產品特點/Product features-----------------------------------------------------------◆◆
1、概述
本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝
維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各
種DCS系統中，為工業的自動化運行，提供實時的液位數據。
本儀表具有如下特點：
l 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠
的器件，完全可以替代同類型國外進口儀表。
l 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊
步驟，此技術具有動態思維、動態分析的功能。
l 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，
能夠抗各種干擾波。
l 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多
種安裝方式，用戶完全可以通過本手冊進行儀表標定。
l 儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。技術參數/Technical parameters-------------------------------------------------------◆◆
測量范圍： 0～15m（根據實測量程選定）
盲 區： 0.25m～0.6m
測距精度： ±0.3%FS （標準條件） *
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位值
模擬輸出： 4～20mA
數字輸出： RS485、Modbus協議或定制協議
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃
防護等級： IP65
* FS：超聲波液位計的量程；標準條件：室內無風環境。產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
儀表型號
參數HY700-P HY700-R HY700-D 儀表圖片
制 式 二線制/三線制/四線制 安裝方式 一體 基本
參數最大測量范圍
（液體、流體）15m 最大測量范圍
（高溫、有水汽）9m 最大測量范圍
（顆粒>4mm固體）6m 盲 區 0.25~0.5m 測量精度 ±0.3%FS（標準條件*） 分 辨 率 ±1mm 輸入 電源電壓 DC12~36V 電 流 >22mA 紋波要求 小于±20mV 輸出 模擬信號 4-20mA / 負載500Ω 數字信號 無 HART HART 材質 變 送 器 ABS工程塑料 壓鑄鋁合金 探 頭 防水ABS / 耐腐蝕 聚四氟乙烯 法 蘭 ABS螺母 / 聚四氟乙烯螺母 / DN32碳鋼法蘭
也可定制各種PVC、PP、聚四氟乙烯、碳鋼、不銹鋼法蘭環境
條件環境溫度 -20℃~+60℃。溫度小于-20℃，液晶顯示受到限制；
室外工作的儀表，如果受陽光直射，需加防紫外線的保護罩。防護等級 IP65 IP66 IP67 過程
條件過程溫度 -40℃~+100℃，超過70℃需要使用高溫探頭 過程壓力 0.8~3bar 或0.08~0.3Mbar abs / 海拔3000米以下 產品特點 安裝簡單
操作簡便
性價比高防護性能好
抗干擾能力強
功能全面防護等級高
外觀高檔

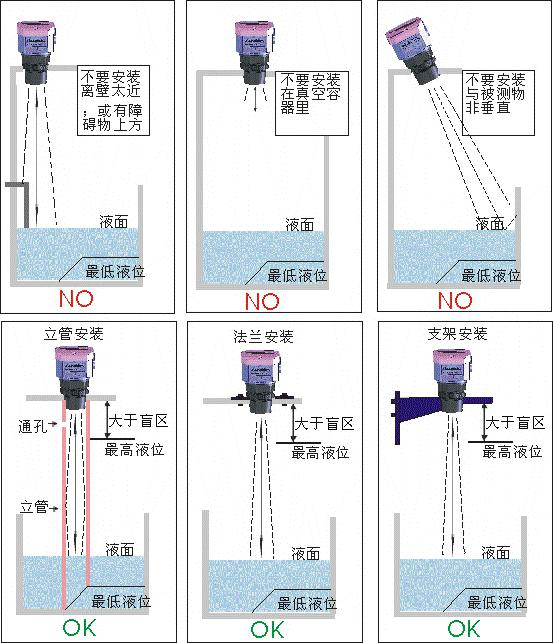

抗干擾能力強安裝方式/Installation method---------------------------------------------------------◆◆
安裝注意事項：
 |
