產品特點/Product features-----------------------------------------------------------◆◆
概述
HYSD500系列射頻導納料位開關是一種新穎的料位測量?jī)x表，它采用先進的射頻導納技術，克服
了電容式料位計不能消除導電掛料影響的缺陷，儀表具有運行可靠，適用于幾乎所有工業現場。儀表
還具有安裝方便，免維護，低價位等特點, 廣泛用于石油、化工、冶金、醫藥、電力、食品、造紙等
工業領域。
原理
HYSD500射頻導納物位開關是基于射頻(RF)技術引進研發而成的,其特點防粘附、更可靠、適用
性更廣。其原理是將一高頻無線電波施加在探頭上，當物料位置發生變化時，儀表的探頭和容器壁以
及被測物料形成的導納值相應發生變化，這一變化被電路檢測后通過儀表內的分析處理單元進行連續
分析，確定周圍環境（物位）的變化，并轉換成相關的輸出信號供遠程控制或報警使用。射頻導納物
位開關儀表獨特的電路設計（利用等電位原理），可以使測量電路能徹底消除探頭上物料的堆積對測
量的影響，從而正確反映出實際的物位而不是粘附在探頭上堆積的物料。
特點
1.通用性強：廣泛應用于各種物料介質的檢測，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物
料均可；可以滿足不同的溫度、壓力的測量要求，最高溫度可達800℃，最高壓力可達5MPA；可用
于腐蝕、沖擊等惡劣場所。
2.抗粘附性：獨特的電路設計和傳感器結構，使測量對探頭上的掛料忽略不計并自動校正，無需定期清
潔，避免誤測量，誤信號。（防掛料）
3.免維護：測量過程無可動部件，不存在機械部件損壞情況，無需維護。
4.功能強大：輸出觸點容量大，并有狀態指示燈顯示工作狀態，0、30秒延時可消除物料波動的影響。
5.抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫、攪拌對測量的影響。
6.斷電保護：常開或常閉（可現場切換）。
7.準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
技術參數/Technical parameters-------------------------------------------------------◆◆
技術參數
☆電源：220VAC/24VDC
☆功率：5A/240VAC
☆繼電器輸出：DPDT(兩組常開、常閉觸點)
☆環境溫度：-40～70℃
☆延時時間：0～30秒可調
☆靈敏度：0.3pf～750pf
☆探頭安裝螺紋：1"PT（特殊規格可訂制）
☆探頭材質：SUS304/SUS316/PTFE/陶瓷
☆探頭工作溫度：-180～230℃(Max800℃)
☆外殼材質：鑄鋁
☆防護等級：IP66

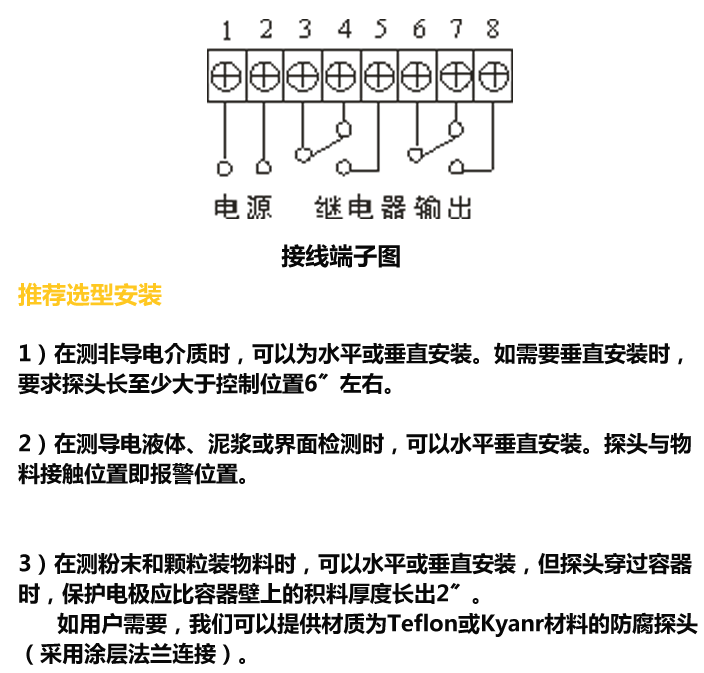

接線指南/Wiring guide-----------------------------------------------------------------◆◆
接線指南
