產品特點/Product features-----------------------------------------------------------◆◆
概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、 最小可測流量范圍：0.1~1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積小（安裝間距最小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4~20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質安全型兩種。
9、 流向：下進上出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
結構和原理：
流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和信號的遠傳輸出的。
當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力三者平衡時，浮子即
相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的
大小。
技術參數/Technical parameters-------------------------------------------------------◆◆
測量范圍 水 (20℃) 1～3000 l/h
空氣（0.1013MPa 20℃） 0.5～90000 l/h
量 程 比 10:1
精度等級 2.5級/4.0級
工作壓力 PN16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4” NPT，1” NPT ≤250mPa.s
輸 出 標準信號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4
下進上出型：1/4” NPT, 3/8” NPT, 1/2” NPT，3/4” NPT，1” NPT內螺紋
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6

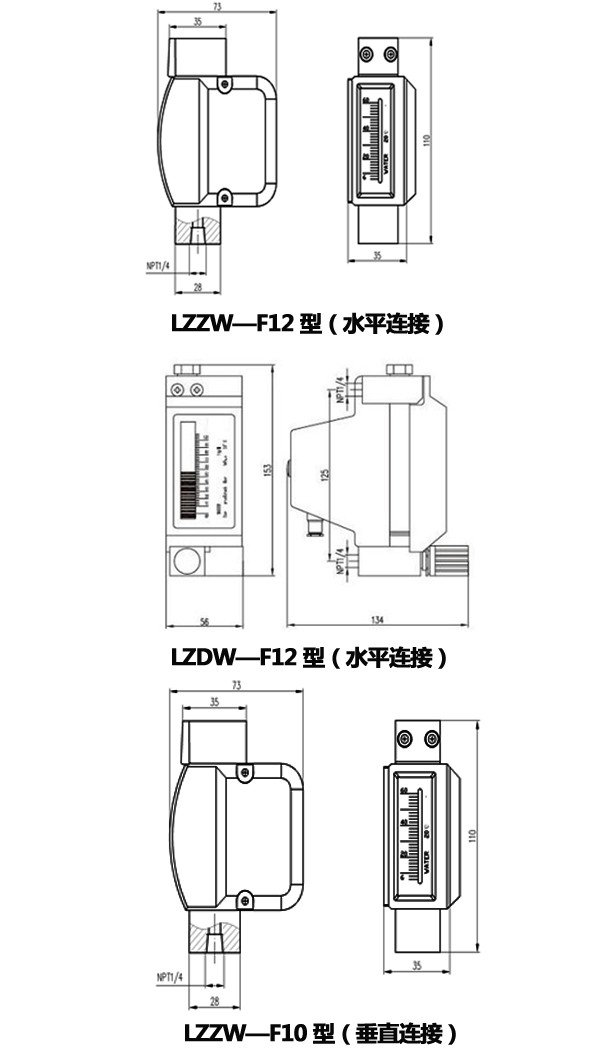

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆
