產品特點/Product features-----------------------------------------------------------◆◆
概述
HYWGY系列渦輪流量計是吸取了國內流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、
精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉
管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，
工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進
行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流
量計量和節能的理想儀表。
特點
高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；- 重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，如經常校準或在線校準可得到
極高的精確度，在貿易結算中是優先選用的流量計；
- 輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
- 可獲得很高的頻率信號（3～4kHz），信號分辨力強；
- 范圍度款，中大口徑可達1:20，小口徑為1:10；
- 結構緊湊輕巧，安裝維護方便，流通能力大；
- 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
- 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、
混砂專用型等
- 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
技術參數/Technical parameters-------------------------------------------------------◆◆
技術參數
執行標準 | 渦輪流量傳感器（JB/T9246-1999） |
儀表口徑及連接方式 | 4、6、10、15、20、25、32、40、50、65、80采用螺紋連接 |
精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
使用條件 | 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ |
信號輸出功能 | 脈沖信號、4～20mA信號 |
通訊輸出功能 | RS485通訊、HART協議等 |
工作電源 |
|
信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5 |
防爆等級 | ExiaIICT4或ExdIIBT6 |
防護等級 | IP65或更高（可訂制） |
測量范圍及工作壓力
儀表口徑 （mm） | 正常流量范圍 （m3/h） | 擴展流量范圍 （m3/h） | 默認安裝方式及耐壓等級 | 可選安裝方式及默認耐壓等級 | 特制耐壓等級 （MPa） |
DN4 | 0.04～0.25 | 0.04～0.4 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 12、16、25 |
DN6 | 0.1～0.6 | 0.06～0.6 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 12、16、25 |
DN10 | 0.2～1.2 | 0.15～1.5 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 12、16、25 |
DN15 | 0.6～6 | 0.4～8 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 4.0、6.3、12、16、25 |
DN20 | 0.8～8 | 0.45～9 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 4.0、6.3、12、16、25 |
DN25 | 1～10 | 0.5～10 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 4.0、6.3、12、16、25 |
DN32 | 1.5～15 | 0.8～15 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 4.0、6.3、12、16、25 |
DN40 | 2～20 | 1～20 | 螺紋安裝、6.3Mpa | 法蘭安裝、2.5MPa | 4.0、6.3、12、16、25 |
DN50 | 4～40 | 2～40 | 法蘭安裝、2.5Mpa | 螺紋連接、6.3MPa | 4.0、6.3、12、16、25 |
DN65 | 7～70 | 4～70 | 法蘭安裝、1.6Mpa | 螺紋連接、6.3MPa | 4.0、6.3、12、16、25 |
DN80 | 10～100 | 5～100 | 法蘭安裝、1.6Mpa | 螺紋連接、6.3MPa | 4.0、6.3、12、16、25 |
DN100 | 20～200 | 10～200 | 法蘭安裝、1.6Mpa | 4.0、6.3、12、16、25 | |
DN125 | 25～250 | 13～250 | 法蘭安裝、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN150 | 30～300 | 15～300 | 法蘭安裝、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN200 | 80～800 | 40～800 | 法蘭安裝、1.6Mpa | 2.5、4.0、6.3、12、16 |
安裝尺寸/Installation size-------------------------------------------------------------◆◆

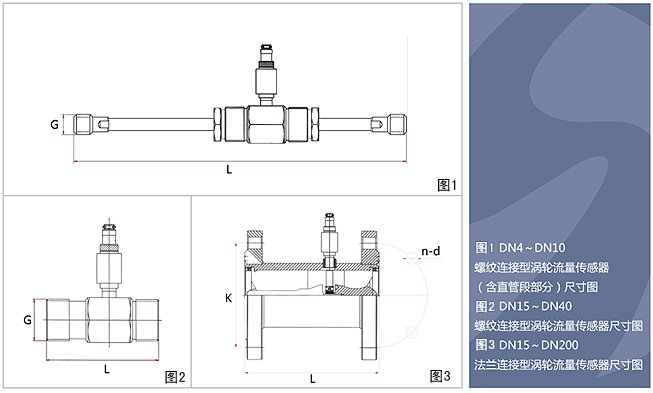

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：
| 公稱通徑 | L(mm) | G | K（mm） | D（mm） | n（孔數） |
4 | 225 | G1/2 | |||
6 | 225 | G1/2 | |||
10 | 345 | G1/2 | |||
15 | 75 | G1 | Φ65 | Φ14 | 4 |
20 | 80 | G1 | Φ75 | Φ14 | 4 |
25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
32 | 140 | G2 | Φ100 | Φ14 | 4 |
40 | 140 | G2 | Φ110 | Φ18 | 4 |
50 | 150 | G5/2 | Φ125 | Φ18 | 4 |
65 | 170 | Φ145 | Φ18 | 4 | |
80 | 200 | Φ160 | Φ18 | 8 | |
100 | 220 | Φ180 | Φ18 | 8 | |
125 | 250 | Φ210 | Φ18 | 8 | |
150 | 300 | Φ240 | Φ22 | 8 | |
200 | 360 | Φ295 | Φ22 | 12 |
產品分類
| 產品圖片 |  |  |  | |||
| 儀表型號 | HYWGYS-N | HYWGYS-A | HYWGYS-B | HYWGYS-C | ||
| 信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA/脈沖 | ||
| 供電電源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 鋰電池 | 24VDC±15% |
| 精度等級 | 1.0～0.5級 | 1.0～0.5級 | 1.0～0.5級 | |||
| 測量范圍 | 標準量程 | 標準量程 | 標準量程或擴展量程 | |||
| 顯示器 | 無 | 無 | 有 | |||
| 通訊接口 | 無 | 無 | 無 | 可選RS485 | ||
| 通訊協議 | 無 | 無 | 無 | Moubus HART | ||
| 儀表材質 | 不銹鋼 | 不銹鋼 | 不銹鋼 | |||
| 防爆等級 | 無 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
| 防護等級 | IP60 | IP65 | IP65 | |||
| 整機功耗 | < 1W | < 1W | < 1W | |||
| 儀表通經 | DN4～DN250 | DN4～DN250 | DN4～DN250 | |||
| 介質溫度 | -20℃～120℃ | -20℃～120℃ | -20℃～120℃ | |||
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | |||
